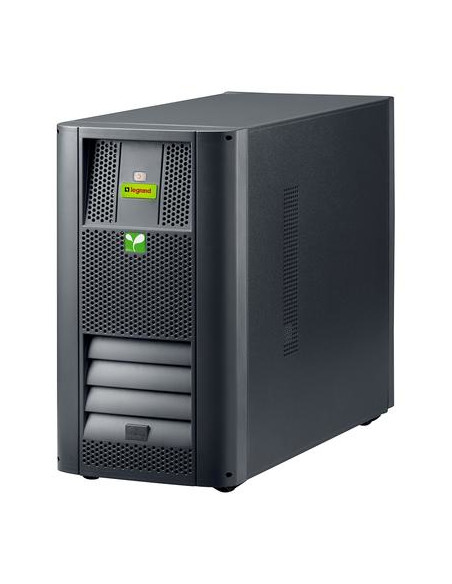

L’UPS Legrand modello Whad HE 4000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 4.000 VA – 4.000 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano, dimensionate per garantire un’autonomia minima di 11 minuti all’80% del carico. Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
- correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
- assicurare una distorsione armonica totale della corrente d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari
Il circuito di bypass è progettato e realizzato conformemente a
quanto di seguito descritto:
− Commutatore elettromeccanico
− Logica di comando e di controllo gestita da microprocessore che
provvede a:
- trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter;
• ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
- se la rete primaria e l’inverter non sono sincronizzati il bypass
- dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scariche profonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse. Un software di diagnostica e shutdown (UPS management software), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shutdown gerarchico multiserver e la gestione dell’UPS in remoto per
qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).
- correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
- assicurare una distorsione armonica totale della corrente d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari
Il circuito di bypass è progettato e realizzato conformemente a
quanto di seguito descritto:
− Commutatore elettromeccanico
− Logica di comando e di controllo gestita da microprocessore che
provvede a:
- trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell’alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter;
• ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
- se la rete primaria e l’inverter non sono sincronizzati il bypass
- dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scariche profonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse. Un software di diagnostica e shutdown (UPS management software), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shutdown gerarchico multiserver e la gestione dell’UPS in remoto per
qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).
